技術特性
2.1產品特性
五路物理隔離CAN總線，可實現CAN0接口與其它CAN1-CAN4接口之間的數據透明轉換。
可以實現RS232接口與其它CAN1-CAN4接口之間的數據轉換。
一路物理隔離通 RS485 總線，可根據用戶需求定制轉換協議。
CAN1-CAN4接口與RS485接口已內置120歐終端電阻，不需要用戶另外配接。
硬件采用了支持 CANFD接口設計方案，以便于滿足今后產品升級需求。
支持 DC 9V-DC 42V 寬范圍電源供電，可以由應急電源輸出的 36V 供電或控制器提供的 24V 電源供電。
2.2 技術參數

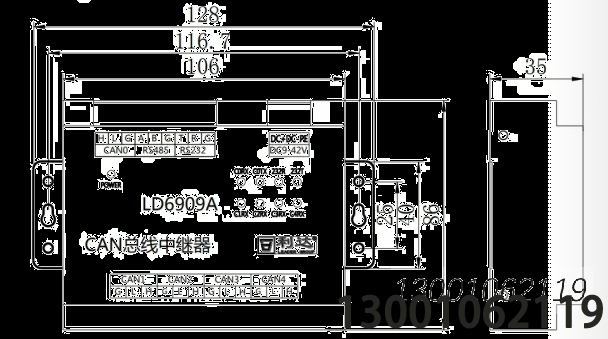

安裝與調試
4.1開箱及檢查
LD6909ACAN總線中繼器1個:
3P的風凰端子 4個:
外殼無劃痕，標識清晰正確:
4.2安裝
4.2.1 電纜一般要求

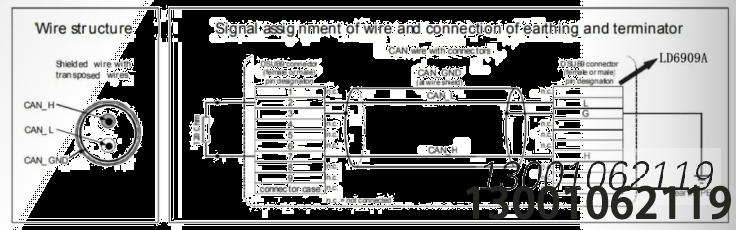

通常情況下，CAN-bus總線采用差分信號傳輸方式，以雙絞線作為物理層，需要有2根線作為差分信號線(H、L)。如果使用屏蔽雙絞線，屏蔽層可以連接到CAN接口對應的GND端口，并根據干擾源分布情況選擇合適的接地點，如圖4所示。
4.2.2強干擾場所對電纜的要求

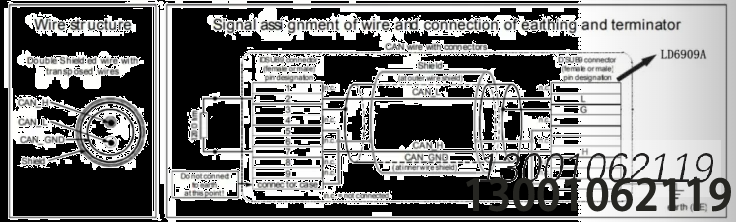

針對強干擾場所的應用必須考慮外界干擾，例如由其他電氣負載引起的電磁干擾。尤其注意有大功率電機運行或其它在設備開關時容易引起供電線路上電壓變化的場合。如果無法避免出現類似于CAN-bus 總線與電壓變化強烈的供電線路并行走線的情況，CAN總線可以采用帶雙屏蔽層的雙絞線，內層屏蔽連接到CAN接口對應的 GND端口，外層屏蔽根據干擾源分布情況選擇合適的接地點，如圖5所示。
4.2.3線纜選型
CAN 網絡所采用的傳輸線的特征阻抗約為120，宜選用截面積不小于1.0m 的阻燃雙色雙絞銅芯線或截面積不小于 1mm? 的阻燃雙色雙絞屏蔽銅芯線，推薦選用:ZR RVSP 2x1.00 阻燃雙絞鍍錫銅編織線。4.2.4穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。

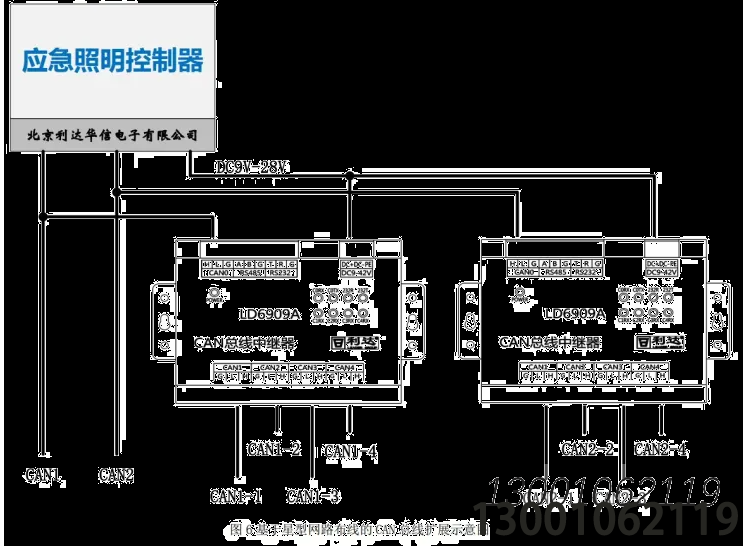

4.2.4系統布線4.2.4.1星型網絡布置示意圖
說明:
本方案以消防控制室為中心，通過增加 CAN中繼器來擴展 CAN接口數進行系統組網，可以減少不同建筑之間手拉手連接產生的線纜的用量。方便系統布線和系統調試，中繼器可以安裝在應急照明控制柜內，由控制器的開關電源輸出給中繼供電。
