技術特性
2.1特點
二總線、無極性接線，節約成本，施工簡便可靠:
具有電子編碼、控制器仲裁編碼等編碼方式，占一個編碼地址，編址范圍1~240;
非持續型消防應急燈具;
部分燈具含有雷達感應功能，且燈具點亮?xí)r間支持20s~70s 可設置
采用超高亮 LED光源，亮度高，壽命長、功耗低;
具有光源故障檢測功能;、
具有總線電壓自動檢測上報功能。

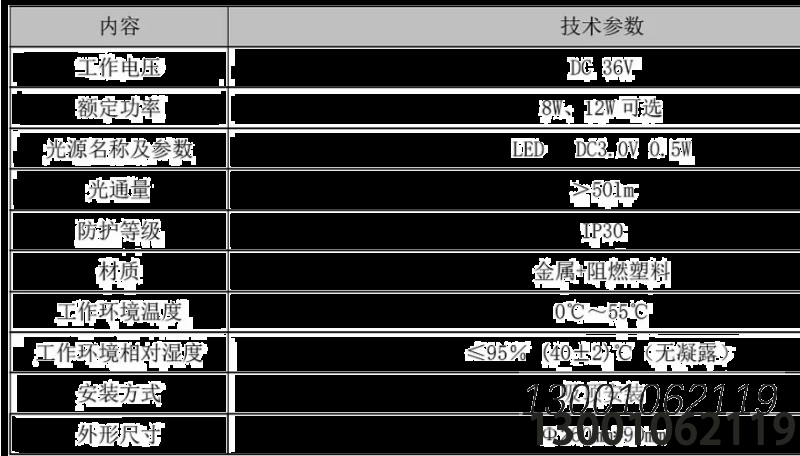

2.2技術參數
接線與調試
41開
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2布線要求
二總線:應選用截面積22.5mm2 的耐火雙色雙紋銅芯導線或芯電纜，電壓等級不低于交流300/500V。連接導線的長度應不超過150米(末端100W負載)，否則應考慮增大導線截面積*穿管要求:系統線路暗敷時，應采用金屬管、可彎曲金屬電氣導管或B1級及以上的剛性塑料管保護:系統線路明敷設時，應采用金屬管、可彎曲金屬電氣導管或槽盒保護:嚴禁與其他系統傳輸線路或強電線路穿入同一管中。
*產品采用二總線方案，布線拓?fù)淇刹捎脴湫?、星型等方式走線。只要確保產品接入回路二總線上無短路、接地、回路混接等現象即可。
4.3注意事項:
禁止將市電220V或強電接入二總線，這樣會將產品燒壞
本品僅適用于我司所生產的A型應急照明集中電源。
本產品需先編碼后安裝。
4.4調試方法
在斷電狀態下用電阻檔測量探測器回路二總線間應無短路，對地電阻大于20M。
*將燈具與系統正常連接,打開控制電源，用萬用表電壓檔測量二總線輸出電壓，電壓范圍在DC28V~
43V之間。
*將燈具與集中電源正常配接，打開控制電源，將集中電源打到強啟狀態，此時燈具光源應處常亮狀
態

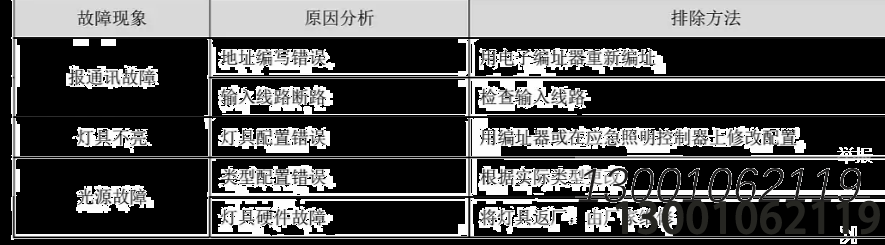

第五章故障分析與排除
?
